Настройка MixW для работы в Кубке СРР по цифровым видам связи



1. Скачиваем с http://www.digitalrus.ru/Files/StatsKubokSRR.zip архив и распаковываем его в папку Plugins MixW.

Данная папка находится :

для версии 2.19 в папке MixW

для версии 2.20 и выше при установке MixW по умолчанию :

-          для WinXP в папке  C:\Documents and Setting\<Пользователь>\Application Data\MixW

-          для  Win7 C:\Users\<Пользователь>\AppData\Roaming\MixW

Архив содержит модуль статистики StatsKubokSRR.dll и  дополнительный исполнительный модуль Extcubok.exe , который потребуется для оперативного переключения мод, а так же примеры макро .

 Запускаем MixW .Выбираем из главного меню Показывать-> Режим Соревнований (Рис. 1)



















































                                                                                              Рис. 1



1.      Появится окно Список соревнований . Выбираем Доб.новые





































                       Рис.2



2.      Появится окно Настроек теста. В поле Имя (Рис.3) впишите наименование теста. В поле Начало впишите дату и время начала соревнований , а в поле Оконч. дату и время окончания соревнований.

В поле Позывной  введите ваш позывной . Выставьте галочку у пункта Автосчет для автоматического наращивания контрольного номера.

В разделе Статистика (Рис.3) нажмите на кнопку с тремя точками …





















































Рис. 3



3.      В появившемся окне (Рис.4) выберите Kubok SRR и нажмите  Выбрать. При этом вернетесь в предыдущее окно

























                                                                                  Рис. 4



5. В поле Слить макрокоманды ( Рис.5) рекомендуется снять галочку , лучше для теста иметь свои макро.

Если макро уже были созданы , то подключить их , нажав кнопочку с тремя точками в поле Макро  и указать путь к соответствующему Макро (Рис.6) .















































                                                                                  Рис.5









































                                                                                  Рис.6





6. По завершению настроек нажать ОК (Рис.7 )











































                                                                                  Рис.7







7. При этом вернетесь в окно Список соревнований (Рис.8)

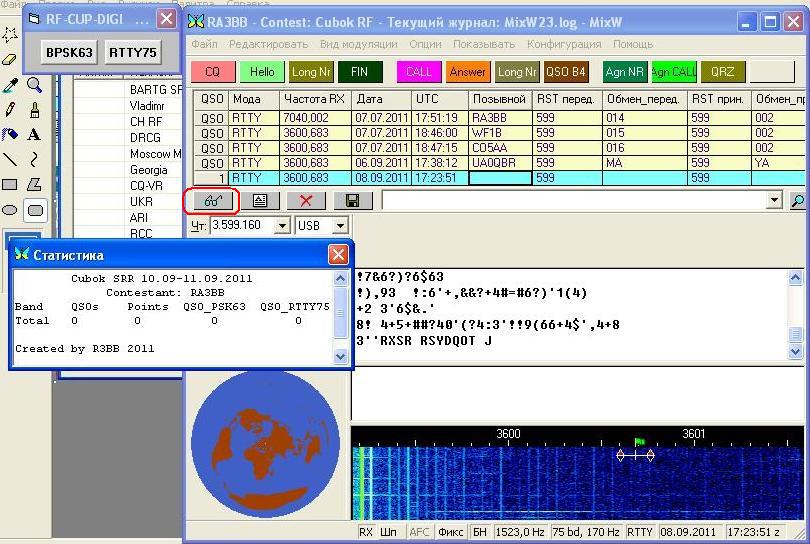

    Для активирования теста - кликнуть двойным кликом на Cubok RF. Появится основное окно MixW и дополнительное окно RF-CUP-DIGI (Рис.9) оперативного изменения моды.

    Для отображения статистики нажать Показывать -> Статистика->Соревнований.

    В процессе работы менять моду  можно нажатием соответствующих кнопок на панели RF-CUP-DIGI .













































Рис.8





                                                                                  Рис. 9

ВНИМАНИЕ !!!. Для правильного формирования отчета в меню Конфигурация->Персональные данные в поле локатор необходимо ввести ваш локатор типа KO85VT . При формировании отчета будет взято KO85

На передачу следует использовать макро <NRS>-Ваш локатор – например  <NRS>-KO85 Пример макро находится так же в архиве.

В  окне журнала в поле Обмен_перед будет отображаться только переданный порядковый номер - это верно и ничего править не нужно.

При формировании отчета к порядковому переданному номеру автоматически подстыкуется Ваш локатор !!!

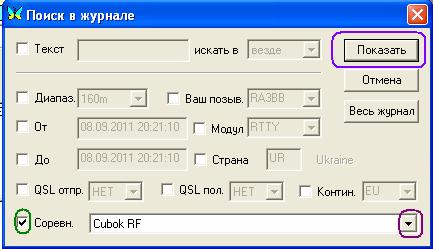

8. Для создания отчета нажать на кнопку «очки» (Рис.9)- появится форма Поиск в журнале (Рис. 10)

Снять все галочки и установить галочку у Соревн. Нажмите на треугольничек и из выпадающего списка выбрать название теста ,как тест назвали при его конфигурации.

































                                                                                  Рис. 10

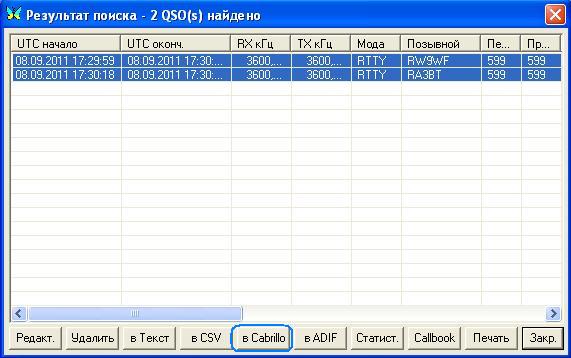

9. Кликните кнопку Показать(Рис.10). Появится форма журнала теста (Рис.11)











































Рис. 11





   Выделить все проведенные связи и нажать кнопку в Cabrillo (Рис.11). Появится форма формирования отчета (Рис.12)





























































                                                                                   Рис.12





Заполнить форму (Рис.12),обязательно выбрав подгруппу, и нажать кнопку ОК. Файл отчета  <ваш позывной>.cbr будет лежать –

-          для версии 2.19 в папке MixW

-          для версии 2.20 и выше (при установке MixW по умолчанию)

для WinXP в папке  C:\Documents and Setting\<Пользователь>\Application Data\MixW

для  Win7 C:\Users\<Пользователь>\AppData\Roaming\MixW



Для выхода из формы журнала нажать на крестик в правом углу формы.



9. Для отмена режима соревнований Выбрать из главного меню Показывать-> Режим  Соревнований (Рис. 1).Кликнуть в появившемся окне (Рис.2)  Не выбрано и нажать

Выбрать и Закрыть. MixW – в обычном режиме.
